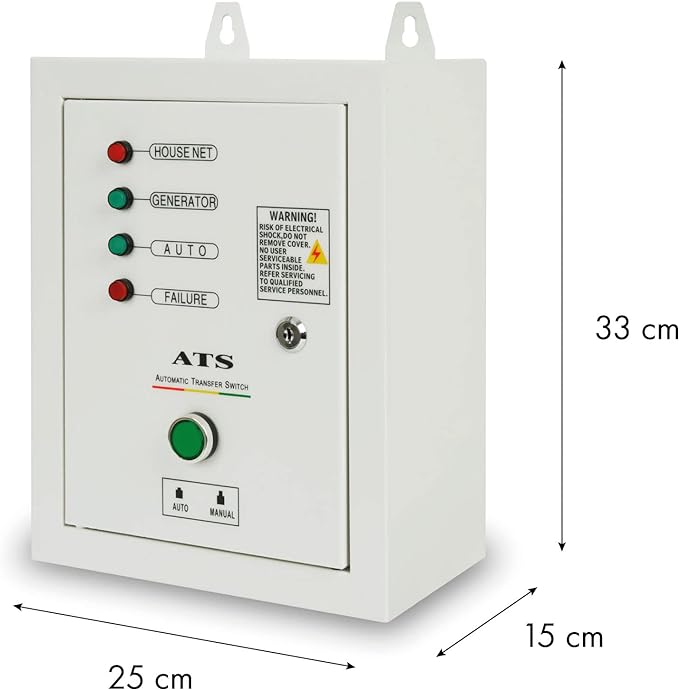

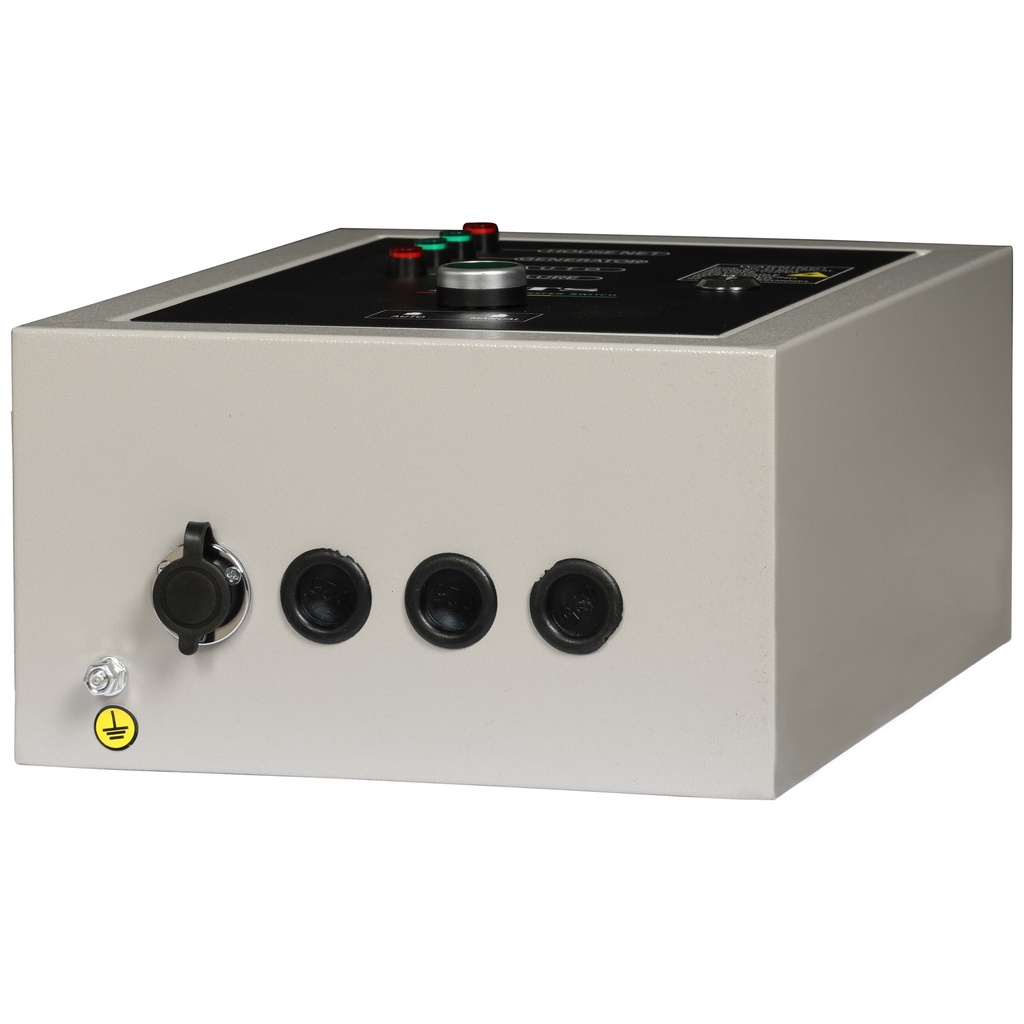

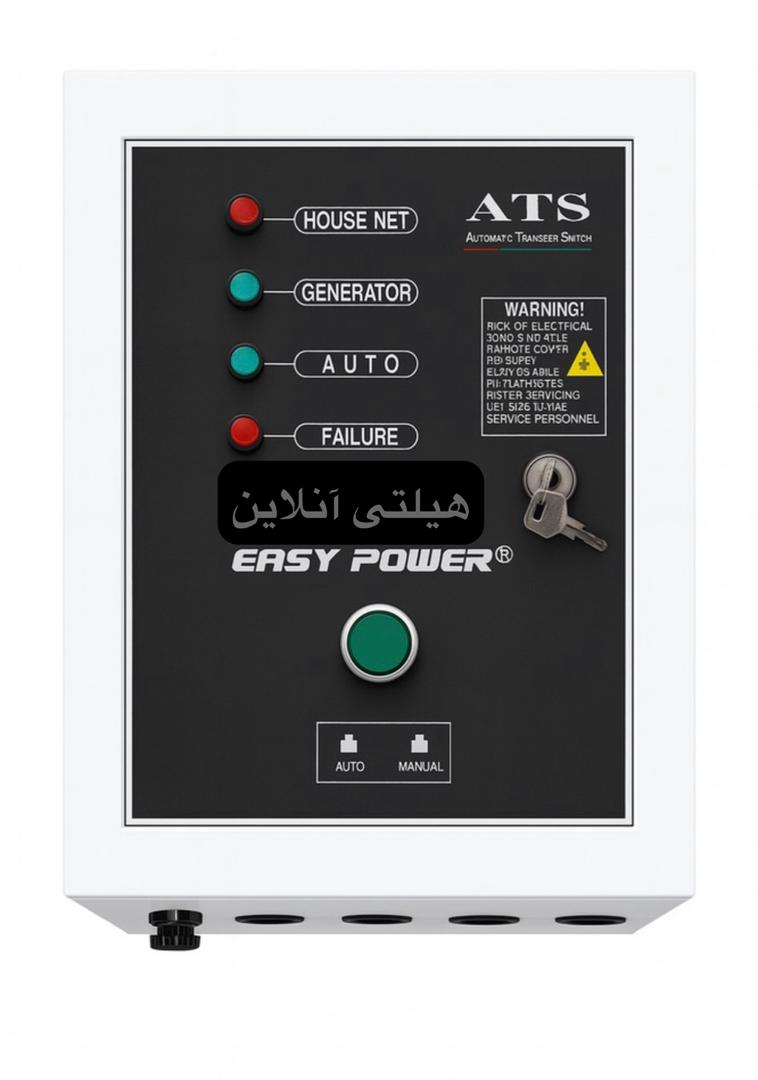

تابلو ATS ایزی پاور سه فاز

تابلو ATS ایزی پاور سه فاز

یک سیستم ATS چه کاربردهایی دارد؟

یک سیستم ATS هنگامی که تغذیه شبکه به حالت عادی خود بر می‌گردد، می‌تواند دوباره بارها را به تغذیه اصلی وصل کند. از مهم‌ترین قابلیت‌های سیستم ATS این است که می‌تواند خیلی سریع تغذیه بارها را از روی تغذیه اصلی بردارد و آن‌ها را به تغذیه‌های اضطراری همانند ژنراتور و UPS وصل کند. سومین قابلیت مهم سیستم ATS این است که می‌تواند خطا را به خوبی تشخیص دهد. سیستم ATS خطاهایی مانند قطع کامل تغذیه شبکه و یا افت ولتاژ خارج از حد استاندارد شبکه برق و تغییرات فرکانس را می‌تواند به سرعت تشخیص دهد.

سیستم ATS چند نوع ساختار دارد؟

• در نوع اول سیستم‌های ATS، ما دو نوع ژنراتور به منظور تغذیه داریم. زمانی که در هر کدام از ژنراتورها خطا ایجاد می‌شود، بار بر روی ژنراتور دیگر سوئیچ می‌گردد. در واقع یکی از ژنراتورها نقش اصلی را بازی می‌کند و ژنراتور دیگر در موارد اضطراری کاربرد دارد.
• نوع دوم سیستم ATS از یک ژنراتور و یک خط تغذیه از شبکه برق تشکیل شده است. اکثر تغذیه‌ها و سیستم‌های ATS از این نوع هستند.
• در نوع سوم از این سیستم دو خط تغذیه از شبکه برق وجود دارد. نوع سوم سیستم‌های ATS بیشتر در شبکه‌های توزیع کاربرد دارند.
• نوع چهارم این سیستم‌ها نیز دارای دو خط تغذیه و ژنراتور است.

قطعات مهم تشکیل دهنده تابلو برق ATS

کلید اتوماتیک و اصلی تابلو برق

در طراحی و ساخت تابلو برق ATS موارد زیادی اهمیت دارند. از جمله این موارد می‌توان به افزایش مقدار بار اضافه ولتاژ و جریان اشاره کرد. تابلو برق ATS مناسب، تابلو برقی است که می‌تواند شرایط اضطراری را به خوبی کنترل کند. در واقع فرد یا تیمی که وظیفه طراحی تابلو برق را برعهده دارد، باید برای عملکرد مطلوب تابلو برق در زمان بروز مشکلات مختلف، راه‌حل‌های مناسبی را در نظر گرفته باشد.

یکی از قطعات اصلی تابلو برق ATS، کلید اتوماتیک است. کلید اصلی یا اتوماتیک به منظور نگهداری و حفاظت از تجهیزات و عملکرد بهتر در برابر اضافه بار، ولتاژ و جریان استفاده می‌شود. این کلید، به منظور مدیریت بهینه چنین مشکلاتی طراحی شده است. در واقع بدون استفاده از کلید اتوماتیک در ساختار این تابلو برق، در مواردی با اضافه شدن میزان بار جریان، احتمال اینکه هر سه فاز اصلی موجود در مدار قدرت به طور کامل قطع شوند، وجود دارد.

رله و برد کنترل تابلو برق

قطعه دوم مهم دیگری که در تابلو برق ATS بسیار اهمیت دارد، رله کنترل است. این قطعه انواع مختلفی مانند رله هوشمند دارد. رله‌ها اگرچه کار اندکی را در تابلو برق ATS انجام می‌دهند، اما این کار آن‌ها بسیار اهمیت دارد. این رله‌ها زمانی که قرار است استارت اتوماتیک ژنراتور فعال شود و دیزل ژنراتور روشن شود، نقش کوچک ولی مفیدی را ایفا می‌کنند. رله و برد کنترل به منظور قطع عبور سوخت انواع دیزل ژنراتورها و وصل سوخت آن‌ها نیز کاربرد دارد. این قطعه، کنترل تابلو برق و مدیریت جامع همه پارامترهایی که در ژنراتور و موتور برق‌ها وجود دارند را انجام می‌دهد. از پارامترهای موجود در انواع دیزل ژنراتورها و موتور برق‌ها می‌توان ولتاژ و فرکانس باتری، توانایی نگهداری و حفظ اطلاعات مورد نیاز در بازه‌های زمانی مشخص، کنترل کیفیت خروجی را نام برد.

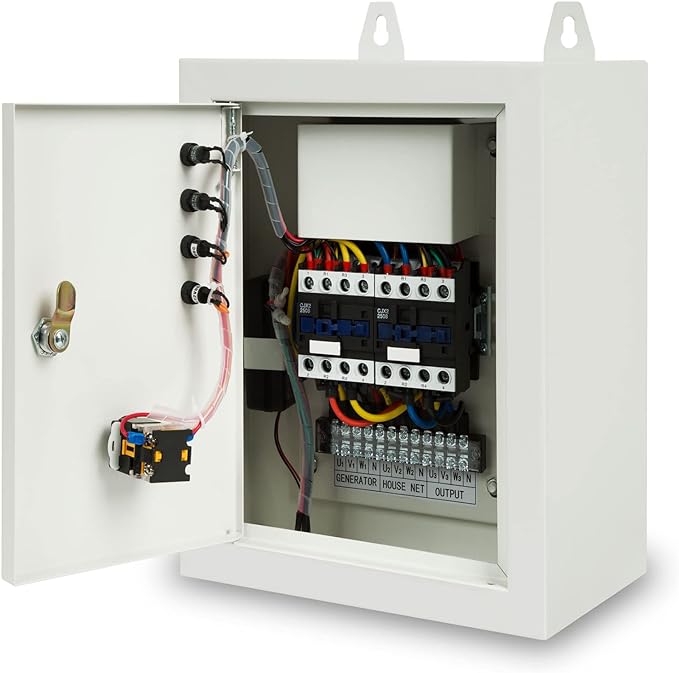

کنتاکتور تابلو برق

حتماً با کنتاکتور آشنا هستید و وظیفه آن را در تابلو برق می‌دانید. در ساخت این نوع تابلو برق، از دو کنتاکتور استفاده می‌شود. کنتاکتور اول در رابطه با برق شهری کاربرد دارد و کنتاکتور دوم در رابطه با برق ژنراتورها استفاده می‌شود. اگر بخواهیم مهم‌ترین بخش تابلو برق‌های ATS را نام ببریم، بی شک بخش مهم، کنتاکتور خواهد بود. کنتاکتور همواره در حال فعالیت در سیستم برق است. در ساختار کنتاکتورها از انواع کلیدها استفاده شده که با استفاده از آن‌ها و خاصیت مغناطیسی موجود، تعداد زیادی از انواع تیغه‌ها متناسب با نیاز تابلو برق، باز و بسته می‌شوند.
